Snel aan de slag
SCAD Re-Event heeft veel speciale functies voor Stage Design, maar is ook een volwaardig generiek CAD-systeem. In deze snelstart richten we ons op de functies voor het tekenen van events. Er is een handleiding met een lijst van alle commando’s en functies. Lees die als je informatie nodig hebt die je hier niet vindt.
Intro.
Het belangrijkste onderdeel van SCAD Re-Event is de bibliotheek. Veel commando’s gaan over de bibliotheek of over het werken met blocks: de items die je krijgt als je onderdelen in de tekening invoegt. Bij het tekenen van events gebruik je vooral kant-en-klare blocks uit de bibliotheek. Je hoeft zelf geen 3D-objecten te modelleren (al kan dat wel, alle objecten in de bibliotheek zijn gemaakt met SCAD Re-Event). Blocks zoeken, plaatsen en bewerken is dus een erg belangrijk deel van SCAD Re-Event, en daarom zijn er veel commando’s om met blocks te werken. Het eerste deel van deze handleiding gaat helemaal over het bewerken van blocks. In het tweede deel gaan we in op de speciale commando’s, zoals het maken van een Line Array, Coordinate Lists, Scaffolding enzovoort.
Interface-instelling

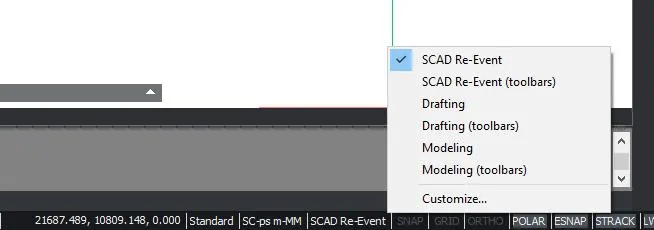

Deze handleiding bevat screenshots van de SCAD Re-Event werkruimte (ribbon). Schakel over naar deze werkruimte door het commando WSCURRENT te typen en “SCAD Re-Event” in te voeren, of klik met de rechtermuisknop op de naam van de werkruimte onderin het scherm:
