Blocks beheren

CB/RB Copy Block / Rename Block

Met RB wijzig je de naam van een block. Je kunt de naam ook wijzigen in de Drawing Explorer. Met CB maak je een nieuw block met een nieuwe naam. Het nieuwe block is een exacte kopie van het origineel. Gebruik dit als je één block wilt aanpassen, zonder alle andere instanties te wijzigen.

CBI/CBIR Change Block Insertion

Met CBI wijzig je het insertiepunt van een block. De positie van het block blijft gelijk, maar de inhoud verschuift. CBIR wijzigt het insertiepunt van een block en verplaatst het naar een nieuwe positie, zodat de inhoud van het block op dezelfde plek blijft staan. Let op: als je het insertiepunt van een block wijzigt, krijgen alle blocks dit nieuwe insertiepunt.

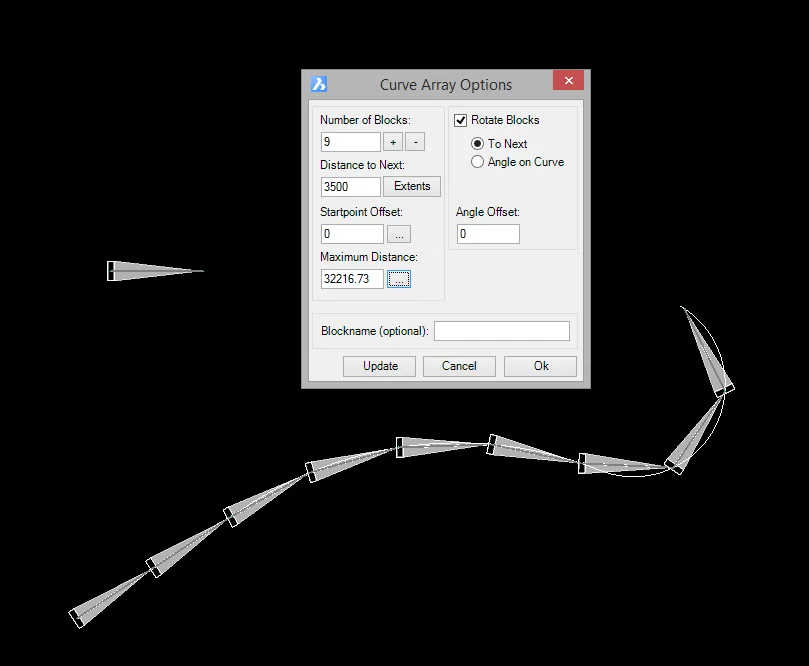

CURVEARRAY

Dit commando is gemaakt voor hekwerk, maar je kunt het in veel situaties gebruiken.

Als je de inhoud van het menu wijzigt, kun je op TAB drukken of op Update klikken om het effect van de wijzigingen in de tekening te zien. Dit is een modeless menu: je kunt zoomen en pannen terwijl het menu zichtbaar is.

Number of blocks: Wordt automatisch berekend door de lengte van het pad te delen door de lengte (X extends) van het block. Als je dit wijzigt, verandert Distance to Next ook. Kies één van de twee om in te stellen.

Distance to next: Voer een afstand in of klik op Extends om te berekenen hoeveel blocks op het pad passen.

Startpoint offset: Voer een getal in of klik ergens op het pad om een stuk van het pad over te slaan.

Maximum distance: Stop op deze afstand op het pad.

Rotate Blocks: Als To Next is geselecteerd, draait het block op een boog in de padcurve, zodat het probeert aan te sluiten op het volgende block. Met Angle on Curve gebruikt het block de hoek van de curve op het punt waar het wordt ingevoegd.

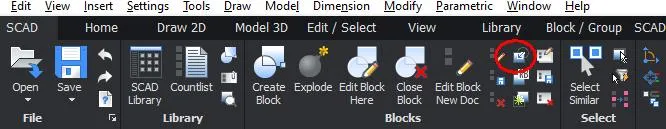

REPLACE

Als een block vervangen moet worden, gebruik je het commando REPLACE. Vaak wil je alle instanties van een block vervangen. Gebruik dan SELBLK of andere filters/selectiecommando’s om de blocks te selecteren. Je kunt verschillende blocks door één block vervangen: alle blocks die je selecteert, worden vervangen door het nieuwe block.

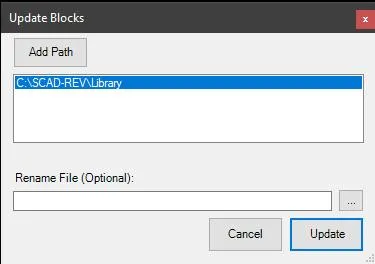

UPDATEFROMLIB

Werkt alle blocks in de tekening bij met de blocks die in het opgegeven pad staan.

Als je een Rename File gebruikt, krijgt een block een nieuwe naam als het in dit bestand voorkomt. Dit bestand is een CSV met twee kolommen: de eerste met het block dat een nieuwe naam krijgt, de tweede met de nieuwe naam:

Rename.csv
Oldname	Newname

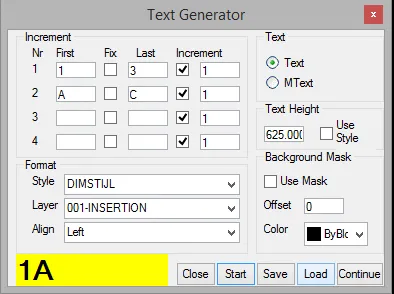

TEXTGENERATOR

De textgenerator maakt tekst zoals 1A 1B 1C 2A 2B 2C 3A enzovoort. Als je Fix selecteert, wordt het getal (of de letter) niet verhoogd.

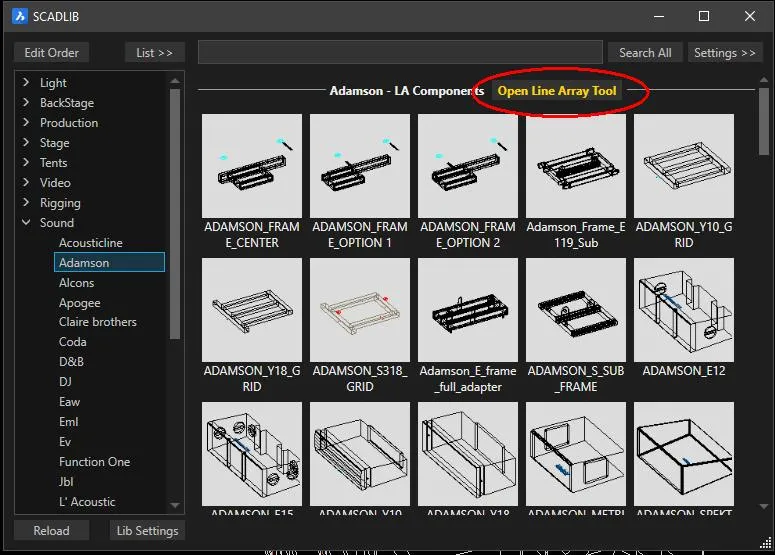

Line Array Tool
