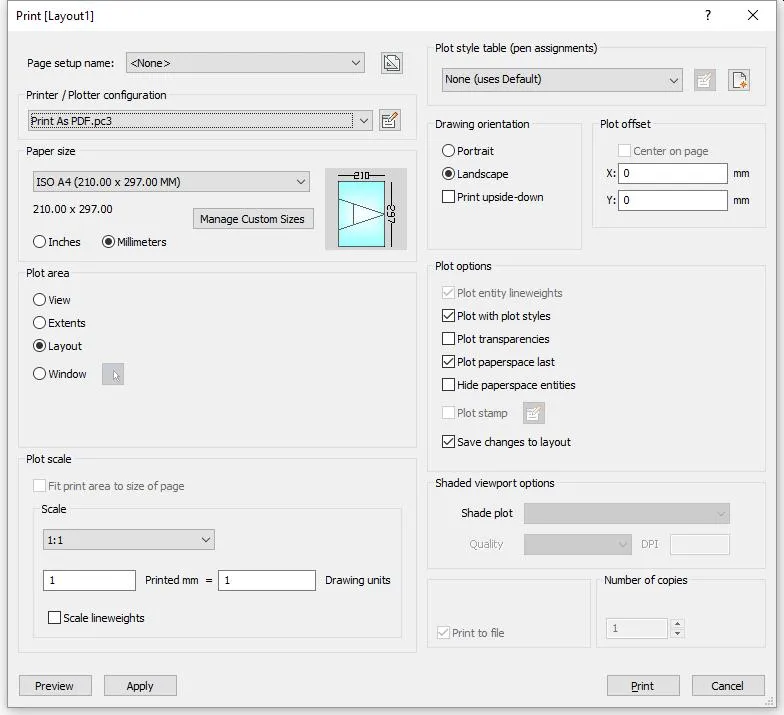

Printen

Page Setup Name

Haalt eerder gebruikte plotinstellingen terug:

• <None> - gebruikt de opties die zijn opgeslagen in de huidige layout of het modelspace
• <Previous Plot> - gebruikt de opties die zijn opgeslagen de vorige keer dat je dit dialoogvenster gebruikte
• Namen van andere page setups die in de tekening zijn opgeslagen

Save current settings to page setup

Maakt nieuwe page setups; zie het commando PageSetup.

Printer/Plotter Configuration

Kiest de printer of plotter.

Het programma werkt met elk uitvoerapparaat dat op het systeem is geïnstalleerd, zoals netwerkprinters, print naar bestand, faxen en PostScript-apparaten, en met vooraf ingestelde printerparameters uit PC3-bestanden.

Edit plotter configuration

Opent het Properties-dialoogvenster van de printer om de printerparameters aan te passen en PC3-bestanden te maken; zie het commando PlotterManager.

Paper Size

Bepaalt het papierformaat. Je kiest een standaardformaat uit de keuzelijst; dit zijn de formaten die de printer ondersteunt.

Een printer lijkt misschien veel formaten te ondersteunen, maar kies alleen het formaat papier dat echt in de printer zit. Staat User Defined in de lijst, dan worden de afmetingen van het papier bepaald in het Properties-dialoogvenster van de printer.

De afbeelding toont de grootte, positie en oriëntatie van het huidige plotgebied op het gekozen papierformaat.

• Inches - gebruikt imperiale eenheden voor maten bij het printen
• Millimeters - gebruikt metrische eenheden voor maten bij het printen

Manage Custom Sizes - (alleen voor PDF-uitvoer.) Beheert eigen papierformaten wanneer Print as PDF.pc3 is gekozen in de lijst Printer/Plotter Configuration; toont een dialoogvenster:

Plot Area

Bepaalt welk deel van de tekening wordt geprint:

• View - print de huidige view of een benoemde view. Kies een view uit de keuzelijst; maak benoemde views met het commando View.

• Extents - print de extents van de tekening, zodat elk zichtbaar object wordt geprint. Objecten op bevroren lagen tellen niet mee bij het berekenen van de extents.

• Limits - print de limieten van de tekening, zoals ingesteld met het commando Limits.

• Window - print een rechthoekig deel van de tekening. Je bepaalt de rechthoek door x,y-coördinaten in te voeren of door te klikken op de knop Select Area to be Printed :

1. Klik op de knop; je krijgt de vraag:

2. Select first corner of window - (geef één hoek van de rechthoek aan door punten te kiezen of x,y-coördinaten in te voeren.)

3. Select second corner of window - (geef de andere hoek aan.)

Het Print-dialoogvenster komt terug, met het paar x,y-coördinaten ingevuld in de vakken van Windows Plot Area; je kunt de waarden aanpassen:

Plot Scale

Schaalt de tekening zodat die op het papier past:

Fit print area to the size of paper - het programma berekent de schaal automatisch, rekening houdend met het printgebied van de tekening. Als deze optie aan staat, kun je zelf geen schaalfactor opgeven:

• Printable area is het papierformaat min de marges.
• Margins zijn de randen langs de vier zijden die de printer gebruikt om het papier te transporteren.

Scale - hiermee geef je de schaalfactor op die bij het plotten wordt gebruikt; kies een schaalfactor uit de keuzelijst, of kies Custom. De getoonde schaalfactoren kun je bewerken met het commando ScaleListEdit.

• Bij schaalfactoren zoals 1:5 wordt de tekening kleiner geprint.
• Bij schaalfactoren zoals 5:1 wordt de tekening groter geprint.

Custom - hiermee voer je je eigen schaalfactoren in:

Scale lineweights - als dit aan staat, schalen de lijndiktes mee met de plotschaal.

Plot Style Table (Pen Assignment)

Bepaalt de plotstijltabel die voor de uitvoer wordt gebruikt. Daarmee wijs je eigenschappen toe aan "pennen", kleuren en objecten.

• Gebruikt de tekening geen plotstijlen, dan staan alleen CTB-bestanden (kleurgebaseerde tabellen) in de lijst.

• Gebruikt de tekening wel plotstijlen, dan staan alleen STB-bestanden (stijlgebaseerde tabellen) in de lijst.

Als je van None overschakelt naar een benoemde plotstijl, vraagt BricsCAD:

Assign plot style table to all layouts? - (kies een optie):

• Yes - wijst het CTB- of STB-plotstijlbestand toe aan alle layouts.
• No - wijst het plotstijlbestand alleen toe aan de huidige layout.

Edit Plot Style

Opent het dialoogvenster Plot Style Table editor; zie het commando PlotStyle. Deze knop is alleen beschikbaar als de tekening STB-plotstijlen gebruikt.

Create New Plot Style

Maakt nieuwe plotstijlen; start de wizard Add Plot Style Table; zie het commando StylesManager.

• Gebruikt de tekening geen benoemde plotstijlen, dan maakt de wizard nieuwe kleurafhankelijke tabellen (CTB-bestanden).

• Gebruikt de tekening wel benoemde plotstijlen, dan maakt de wizard nieuwe tabellen met benoemde plotstijlen (STB-bestanden).

Drawing Orientation

Bepaalt de oriëntatie van de tekening op rechthoekig papier:

• Portrait - De x-as van de tekening of layout ligt langs de kortste zijde van het gekozen papierformaat.

• Landscape - De x-as van de tekening of layout ligt langs de langste zijde van het gekozen papierformaat.

• Print upside down - Print de tekening ondersteboven. Handig als papier met een tekeningkader verkeerd om in de printer zit.

Plot Offset

Bepaalt de verschuiving van de print.

Center On Page - centreert de print op de pagina, rekening houdend met de marges. Samen met Fit Print Area to Size of Page is deze optie ideaal voor prints waarbij de schaal niet belangrijk is.

X en Y - voer positieve of negatieve afstanden in om de tekening in x- en/of y-richting te verschuiven:

• Positive values - verschuiven de tekening omhoog en naar rechts.

• Negative values - verschuiven de tekening omlaag en naar links.

De linkeronderhoek van de tekening wordt over de opgegeven afstand verschoven. Handig als het papier een titelblok heeft dat de tekening kan hinderen.

Plot Options

Plot entity lineweights - zet het gebruik van lijndiktes aan of uit; deze optie is niet beschikbaar als Plot with Plot Styles aan staat:

• On - geeft de lijndiktes van de tekening weer in de print.
• Off - negeert lijndiktes.

Plot with Plot Styles - zet het gebruik van plotstijlen aan of uit

• On - gebruikt plotstijlen om het uiterlijk van de geprinte tekening te bepalen, en overschrijft de lijndikte-instellingen.
• Off - gebruikt geen plotstijlen.

Plot Transparencies - plot objecten waaraan de eigenschap Transparency is toegewezen, per object of per laag.

Plot Paperspace Last - bepaalt de printvolgorde; deze optie is alleen beschikbaar bij het printen van layouts en dus niet op het tabblad Model:

• On - print eerst de objecten in het modelspace, daarna de objecten in het paperspace.
• Off - print eerst de objecten in het paperspace, daarna de objecten in het modelspace.

Hide Paperspace Entities - als dit aan staat, worden verborgen lijnen van 3D-objecten in het paperspace verwijderd. Deze optie is uitgeschakeld bij het printen van het modelspace.

Plot Stamp - zet het gebruik van de plotstempel aan of uit; klik op de knop Edit Plot Stamp om de gegevens van de plotstempel te wijzigen. Zie het commando PlotStamp

• On - past de gegevens van de plotstempel toe op de print.
• Off - past geen plotstempels toe.

Save Changes to Layout - bepaalt of de opties die je in dit dialoogvenster hebt gewijzigd worden opgeslagen; de volgende keer dat je dit dialoogvenster gebruikt, kun je "Layout" kiezen in de keuzelijst Use Plot Settings From.

• On - slaat de wijzigingen in dit dialoogvenster op bij de layout.
• Off - slaat de wijzigingen niet op.

Shaded Viewport Options

Overschrijft de visuele stijl van de huidige view bij het printen van het modelspace:

Shade Plot - kies de shade-stijl waarmee de tekening wordt geplot.

Deze optie is uitgeschakeld bij het printen van een paperspace-layout. De Shade Plot-modus van een paperspace-viewport wordt bepaald door de eigenschap Shade Plot van de viewport. De kwaliteit van de optie Rendered wordt bepaald door de huidige render preset; zie het commando RenderPresets.

Print to File

Als dit is aangevinkt, wordt de uitvoer omgeleid naar een *.plt-bestand, dat door bepaalde soorten software kan worden verwerkt.

Number of Copies

Bepaalt het aantal kopieën dat wordt geprint. Voer een getal in of klik op de knoppen om de waarde te wijzigen.

Preview

Toont een voorbeeld van de print. Klik in het previewvenster op de knop Print Settings om terug te keren naar dit dialoogvenster. Zie het commando Preview.

Apply

Past de wijzigingen toe die je in dit dialoogvenster hebt gemaakt. De wijzigingen worden onthouden voor de volgende keer dat je dit commando gebruikt. Dit werkt zoals het commando PageSetup.

Print

Print de tekening en keert daarna terug naar de tekeneditor.

Cancel

Keert terug naar de tekeneditor zonder de tekening te printen.
